PS2 touchpad!

Dopo aver passato tutta una mattinata a cercare di riparare una centralina, e dopo aver constatato che il costo dei componenti da cambiare era maggiore rispetto a quello di una centralina nuova, preso dalla frustrazione mi sono messo a frugare nell’armadio alla ricerca di qualche hack veloce per tirarmi un pò su il morale.  Così ho trovato un vecchio portatile rotto, un Compaq Presario 1400, e ho cominciato a smontarlo per recuperare un pò di pezzi. Mi ha incuriosito molto il TouchPad, così bello e sottile, chissà come funziona! E sopratutto, posso usarlo per qualcosa di utile?

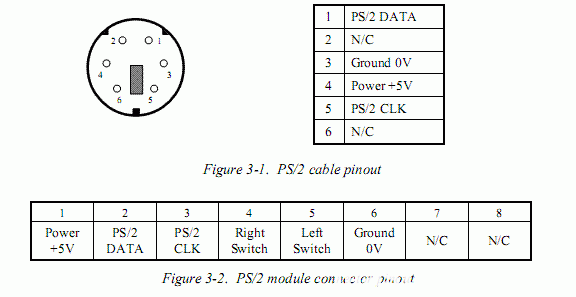

Beh, stavo quasi per buttarlo via pensando che usasse un’interfaccia proprietaria tramite il connettore ad 8 pin… Fortunatamente ho voluto fare un veloce check con google ed ho trovato un interessante documento PDF che racconta vita morte e miracoli dei touchpad Synaptics, che a quanto pare utilizzano una banalissima interfaccia PS2. Se scorrete a pagina 27, potete trovare la piedinatura di default di alcuni moduli:

Pinout

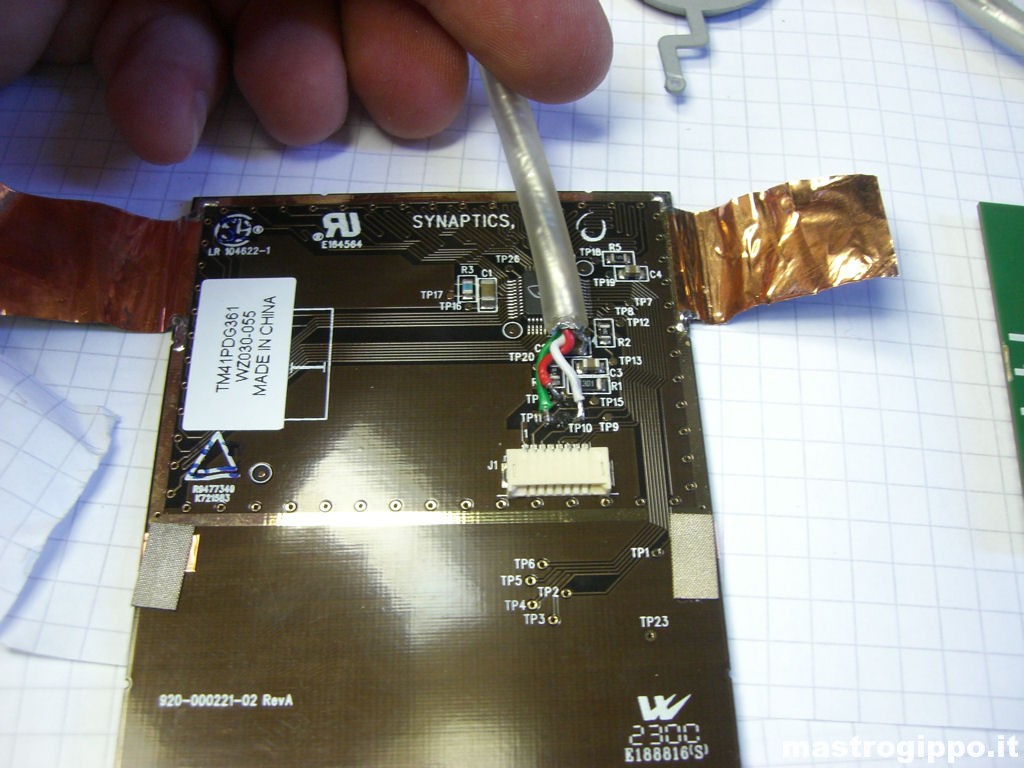

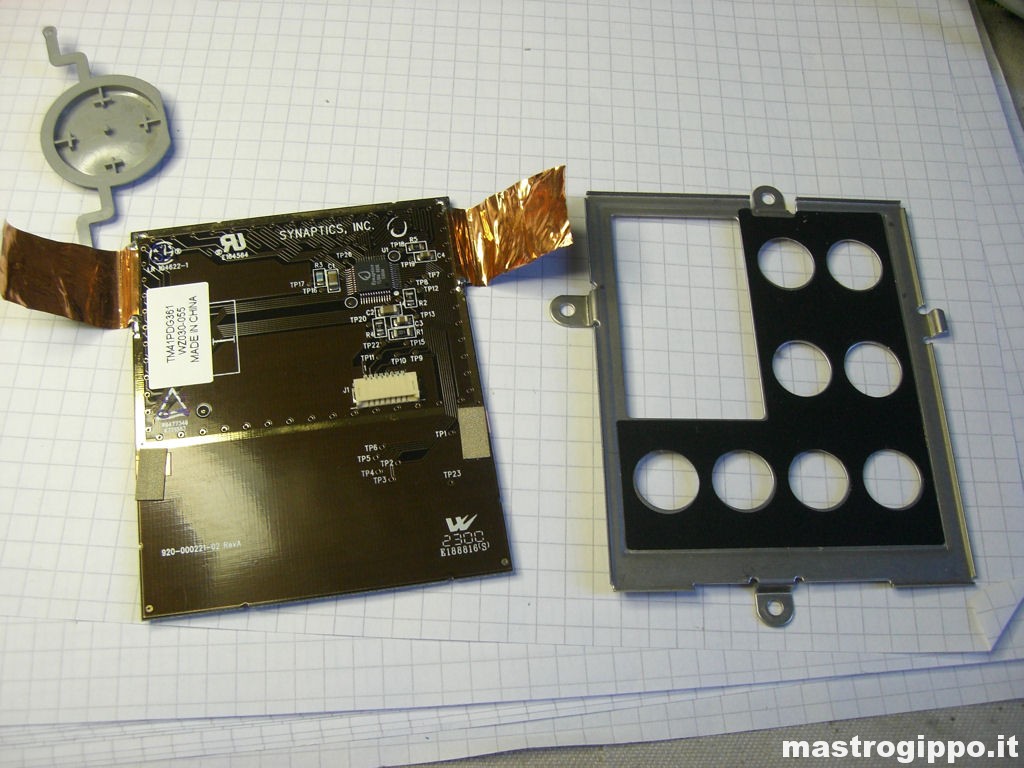

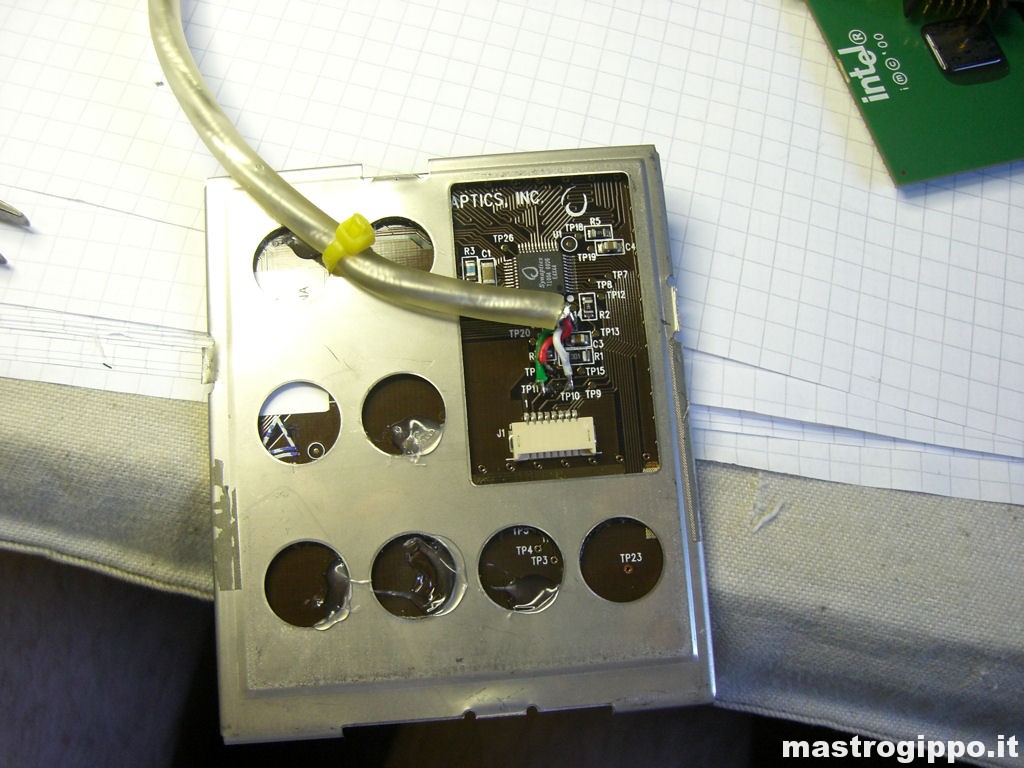

Dopo una breve verifica con il fidato tester, ho recuperato un cavo da una vecchia tastiera e l’ho collegto ai numerosi test point dorati che portano ai relativi pin. Niente di più semplice! Ovviamente ha funzionato al primo colpo, così l’ho attaccato al frame in metallo con un pò di colla a caldo ed assicurato il cavo con una fascetta. Che grande invenzione la fascetta!!!

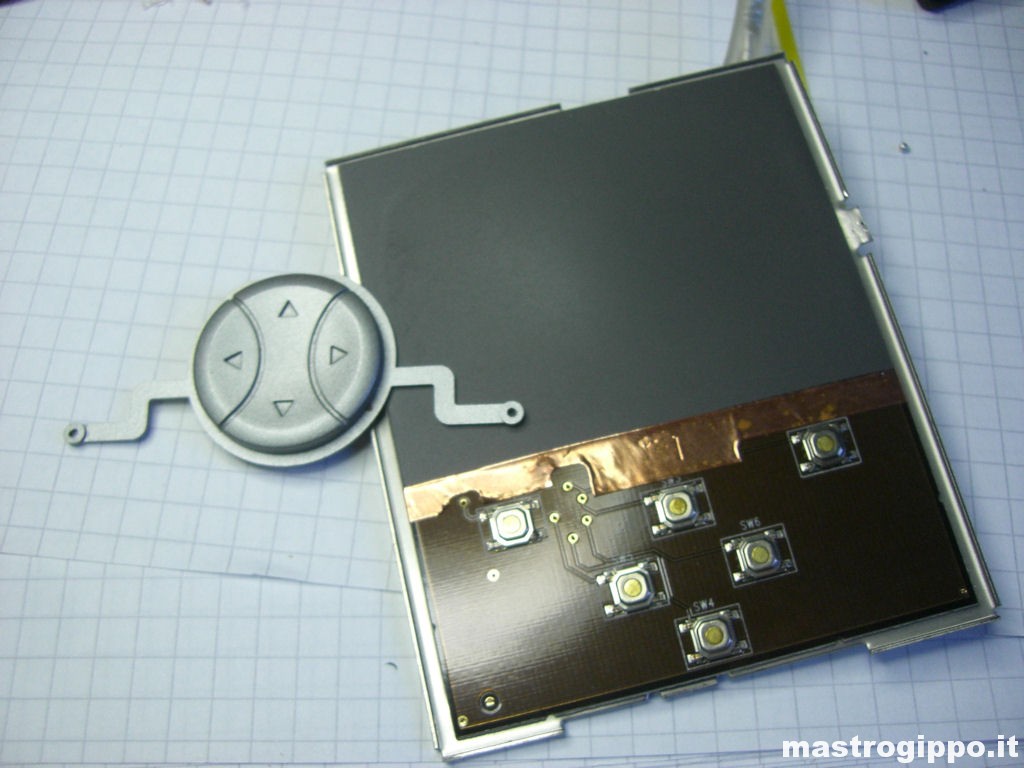

Non c’è molto altro da aggiungere… Quindi ecco le foto:

E qui c’è un’altro interessante articolo a riguardo: Sparktronics
